Introduzione agli stampi a iniezione per pallet in plastica
—

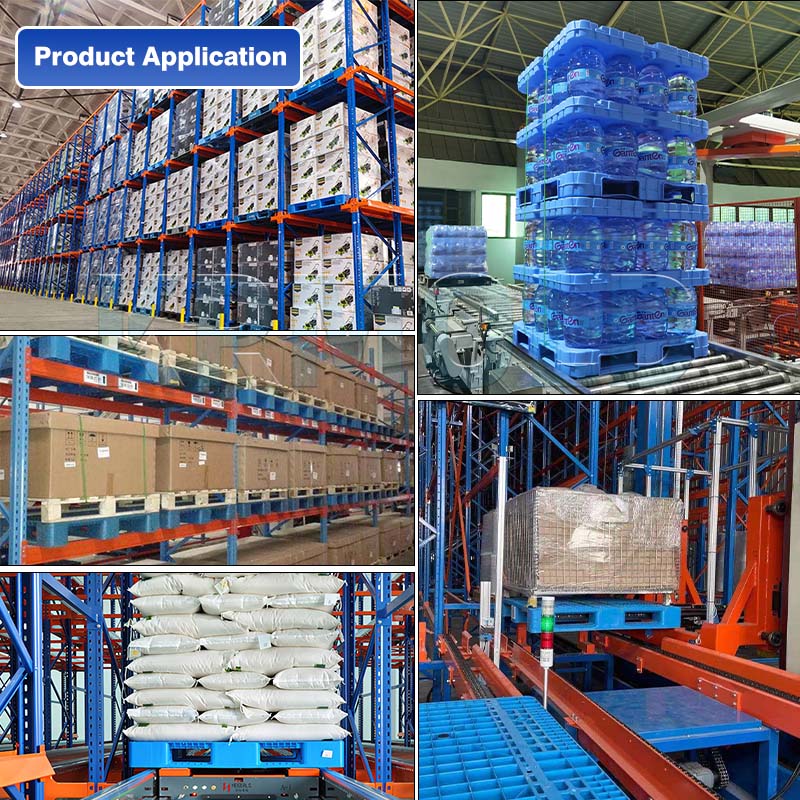

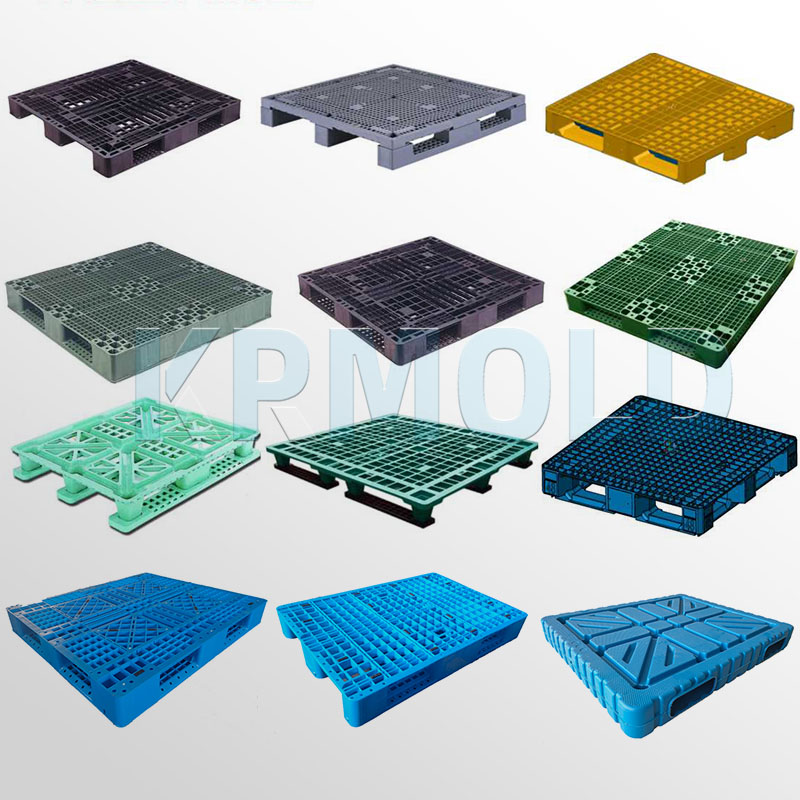

KRMOLD si dedica alla fornitura di una gamma completa di stampi a iniezione per pallet in plastica, in grado di produrre pallet di varie dimensioni per un ampio utilizzo nella movimentazione quotidiana di merci e nel trasporto di prodotti all'interno degli stabilimenti. Gli stampi a iniezione per pallet in plastica KRMOLD non solo soddisfano le esigenze del mercato, ma offrono anche design personalizzati in base ai diversi scenari applicativi e alle condizioni di movimentazione dei clienti.

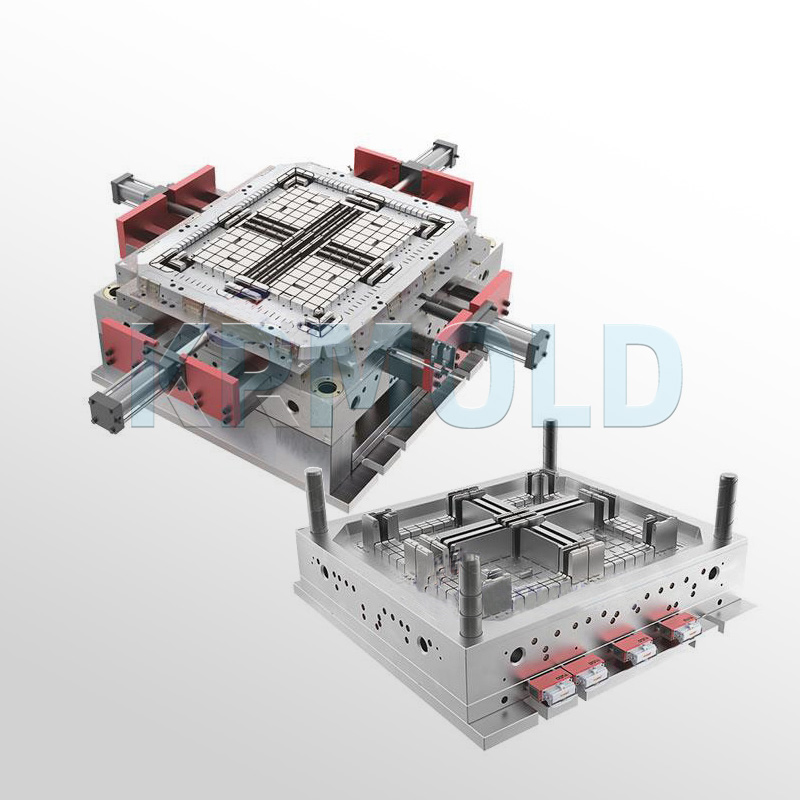

Nella fase di progettazione degli stampi a iniezione per pallet in plastica, gli ingegneri di KRMOLD hanno analizzato a fondo le caratteristiche di uno stampo singolo e rettilineo con una partizione centrale. Il design integra quattro cursori all'interno di un unico manicotto conico, suddividendo equamente lo spazio in quattro sezioni. Il vantaggio di questa soluzione risiede nella possibilità per i cursori di scorrere alternativamente lungo le guide e, durante la fase di bloccaggio, la forza di serraggio della pressa a iniezione li fissa saldamente all'interno del manicotto conico, impedendone l'allentamento che potrebbe verificarsi durante il riempimento del materiale fuso. Questo concetto progettuale non solo migliora la stabilità dello stampo, ma garantisce anche un'elevata efficienza produttiva.
Specifiche degli stampi a iniezione per pallet in plastica
—
| Nome dello stampo | Stampaggio a iniezione di pallet in plastica |
| Dimensioni del prodotto | 1200x1200x150mm |
| Descrizione del prodotto | Pallet a doppio strato con 4 guide |
| cavità di muffa | 1 cavità |
| Dimensioni dello stampo | 1800x1800x1100mm |
| Materiale principale dello stampo | 2311 |
| Sistema di iniezione di stampi | Cancello a 16 punti per corridori caldi |
| Sistema di espulsione dello stampo | Perno di espulsione e blocco di espulsione |
| Tempo del ciclo di stampaggio | 95 secondi |
| Muffa in corso | 500.000 |
Caratteristiche dello stampo a iniezione per pallet in plastica
—
Gli stampi a iniezione per pallet in plastica KRMOLD presentano una struttura complessa e un sofisticato sistema di raffreddamento. Il sistema a canale caldo, progettato professionalmente, consente uno stampaggio a iniezione efficiente e ad alta velocità di materiali riciclati. Il controllo preciso dei finecorsa garantisce un processo di espulsione fluido ed efficiente.
Gli stampi a iniezione per pallet in plastica KRMOLD utilizzano un sistema a canale caldo con valvola di iniezione, combinato con uno speciale sistema di filtraggio, che consente loro di adattarsi allo stampaggio a iniezione di materiali riciclati. Grazie a sistemi di stampaggio a iniezione e raffreddamento ottimizzati, gli stampi a iniezione per pallet in plastica KRMOLD raggiungono prestazioni di stampaggio a iniezione quasi ad alta velocità, garantendo elevata efficienza e alta qualità nel processo produttivo. Allo stesso tempo, gli stampi a iniezione per pallet in plastica KRMOLD sono sottoposti a rigorosi test di caduta, test di carico e test con soluzioni chimiche richiesti da tutti gli standard industriali per pallet, garantendo che ogni pallet possa resistere alle prove dell'utilizzo reale.
Progettazione di stampi a iniezione per pallet in plastica: selezione del materiale
—
KRMOLD in genere seleziona i seguenti materiali plastici per la progettazione di stampi a iniezione per pallet in plastica:
-Polietilene ad alta densità (HDPE):A causa dell'elevato tasso di ritiro, lo stampo necessita di un'eccellente ventilazione.
-Polipropilene (PP):Nello stampo sono predisposte zone di controllo preciso della temperatura per garantire la qualità dello stampaggio.
-Plastica riciclata:Questi materiali richiedono in genere una struttura dello stampo più robusta per risolvere i problemi di uniformità del materiale.
Ogni materiale presenta caratteristiche di flusso, velocità di ritiro e prestazioni di raffreddamento differenti. Gli ingegneri di KRMOLD tengono pienamente conto di questi fattori durante la progettazione degli stampi a iniezione per pallet in plastica, al fine di garantire la qualità e le prestazioni del prodotto finale.
Capacità di personalizzazione degli stampi a iniezione per pallet in plastica KRMOLD per applicazioni specifiche.
—
Grazie all'elevata personalizzazione, gli stampi a iniezione per pallet in plastica di KRMOLD offrono soluzioni su misura per soddisfare le esigenze specifiche di diversi settori. KRMOLD è in grado di fornire stampi a iniezione per pallet in plastica conformi ai criteri di settore, che si tratti di prodotti farmaceutici, alimentari o elettronici.
(1) Stampi a iniezione per pallet in plastica per applicazioni farmaceutiche e mediche
Nel settore del trasporto farmaceutico, lo stampo a iniezione per pallet in plastica KRMOLD consente di produrre pallet con le seguenti caratteristiche:
-Superficie completamente sigillata:Previene efficacemente la contaminazione esterna e garantisce la sicurezza durante il trasporto.
- Sistema di tracciamento RFID integrato:Rispetta i requisiti normativi e facilita la gestione della logistica.
- Funzione integrata di monitoraggio della temperatura:Garantisce il mantenimento di una temperatura stabile dei medicinali durante il trasporto.
-Compatibile con la sterilizzazione:Rispetta gli elevati standard di igiene e i requisiti di sicurezza del settore medico.
(2) Stampi a iniezione per pallet in plastica per esigenze di lavorazione alimentare
Per l'industria alimentare, gli stampi a iniezione per pallet in plastica per uso alimentare KRMOLD offrono i seguenti vantaggi:
-Additivi antibatterici:Inibisce efficacemente la crescita batterica, garantendo la sicurezza alimentare.
-Superficie liscia e non porosa:Previene la formazione di residui di cibo e semplifica la pulizia.
- Capacità di lavaggio ad alta pressione:Facilita la pulizia e soddisfa gli standard igienici per la lavorazione degli alimenti.
-Rilevamento di metalli:Garantisce il rispetto delle normative in materia di sicurezza alimentare e impedisce l'introduzione di corpi estranei metallici.
(3) Stampo a iniezione per pallet in plastica per prodotti elettronici e componenti di precisione
Per la produzione di prodotti elettronici di precisione, lo stampo a iniezione per pallet in plastica KRMOLD consente di realizzare prodotti in plastica con i seguenti vantaggi:
- Proprietà di dissipazione statica:Protegge efficacemente i componenti di precisione e previene i danni causati dalle scariche elettrostatiche.
- Dimensioni precise e coerenti:Facilita la gestione automatizzata e migliora l'efficienza produttiva.
-Superficie liscia:Non genera particelle o polvere, garantendo la qualità del prodotto.
-Additivi ignifughi:Conforme alle normative di sicurezza, garantendo la sicurezza durante l'utilizzo.
Elementi chiave nella progettazione degli stampi a iniezione per pallet in plastica
—
Nella progettazione degli stampi a iniezione per pallet in plastica, KRMOLD tiene pienamente conto delle esigenze di utilizzo finale dei clienti, tra cui la capacità di carico, la resistenza all'impilamento, le condizioni ambientali e le modalità di movimentazione. Questi fattori contribuiscono a garantire prestazioni eccellenti in una vasta gamma di applicazioni.
● Analisi del carico per stampi a iniezione per pallet in plastica
Gli ingegneri di KRMOLD conducono un'analisi completa del carico, un processo cruciale nella progettazione di stampi a iniezione per pallet in plastica. L'analisi del carico comprende principalmente i seguenti aspetti:
-Capacità di carico statico:Il peso massimo che il pallet può sopportare quando è fermo.
-Capacità di carico dinamico:La capacità di carico del pallet durante il movimento è in genere pari al 75-80% della capacità di carico statica.
-Capacità di carico del rack:La resistenza del pallet quando è sostenuto solo dai bordi.
KRMOLD garantisce che la progettazione degli stampi a iniezione per pallet in plastica soddisfi tutti i requisiti sopra indicati e assicuri la stabilità complessiva delle prestazioni del pallet grazie a nervature di rinforzo, distribuzione del materiale e elementi di supporto strutturale progettati scientificamente e disposti in modo razionale.
● Ottimizzazione della distribuzione delle sollecitazioni per lo stampo a iniezione di pallet in plastica
Per ottenere una distribuzione adeguata delle sollecitazioni, KRMOLD si concentra sui seguenti aspetti nella progettazione degli stampi a iniezione per pallet in plastica:
-Spessore uniforme della parete:Previene deformazioni e segni di restringimento.
- Disposizione razionale delle nervature di rinforzo:Raggiunge la massima resistenza con un utilizzo minimo di materiale.
-Design con angoli arrotondati:Previene efficacemente la concentrazione di stress e migliora la durata della muffa.
-Percorso di flusso dei materiali bilanciato:Garantisce una densità uniforme all'interno dello stampo a iniezione per pallet in plastica, migliorando la qualità dello stampaggio a iniezione.
Specificare il tipo di plastica (ad esempio PP, ABS) e i requisiti di post-elaborazione (ad esempio spruzzatura, serigrafia) e fornire disegni di parti in plastica 2D o 3D. Allo stesso tempo, fornire il volume di produzione, i requisiti di aspetto, gli standard di tolleranza, ecc.
In generale, i nostri ingegneri inizieranno a preparare il preventivo subito dopo che il cliente avrà fornito i requisiti di produzione completi. Di solito ci vogliono circa 1-3 giorni.
Il lead time per gli stampi a iniezione normali è solitamente di 30-60 giorni, e potrebbe essere più lungo per gli stampi complessi. Ad esempio, il lead time tipico per gli stampi in silicone liquido è di circa 60 giorni, coprendo progettazione, produzione, test dello stampo, ecc.
Tecnologia di lavorazione ad alta precisione: per ottimizzare il processo di progettazione, in combinazione con il software CAD/CAM, vengono utilizzate apparecchiature ad alta precisione come centri di lavorazione CNC (CNC) ed elettroerosione a tuffo (EDM). Controllo qualità: ispezione delle dimensioni principali dello stampo mediante macchina di misura a coordinate (CMM) e verifica di più lotti di campioni durante la fase di stampaggio di prova. Selezione del materiale: utilizzare acciaio per filiere con elevata resistenza all'usura (ad esempio H13, S136) e trattamento superficiale (ad esempio nitrurazione, cromatura) per i dadi delle filiere per prolungarne la durata.
Dopo ogni 50.000 stampi, controllare il pilastro guida, il perno di espulsione e altre parti soggette a usura e pulire la plastica residua e la ruggine sulla superficie dello stampo. Utilizzare grasso ad alta temperatura per le parti scorrevoli (ad esempio, parte superiore inclinabile, cursore) per ridurre la perdita di attrito. Assicurarsi che il circuito dell'acqua sia liscio e che la differenza di temperatura sia ≤5℃ per evitare crepe nello stampo dovute a stress termico.
Il costo dei materiali dello stampo ha rappresentato circa il 30-40% (ad esempio, 1 tonnellata di acciaio P20 costa circa 20.000 yuan), i costi di lavorazione hanno rappresentato oltre il 50% (tariffa oraria della manodopera CNC di circa 80-150 yuan/ora). La produzione in piccoli lotti può scegliere uno stampo in alluminio o semplificare la progettazione strutturale; per oltre 100.000 pezzi si consiglia di utilizzare inserti in carburo per migliorare la durata!
I prodotti a iniezione in stampo devono soddisfare pienamente i requisiti di progettazione (come dimensioni, aspetto) e possono essere una produzione continua e stabile. La marcatura dello stampo, i report di ispezione (come il test di durezza del materiale) e i disegni tecnici devono essere completi.
L'acciaio per stampi (come S136H, NAK80 e altri materiali importati costano di più) e il tipo di embrione dello stampo (il costo a breve termine dello stampo in alluminio è basso ma la durata è breve) influiscono direttamente sul costo; l'uso della tecnologia di progettazione CAD/CAE/CAM, del sistema a canale caldo, ecc. aumenterà l'investimento iniziale, ma può aumentare i vantaggi a lungo termine (come la riduzione delle materozze, l'aumento della capacità produttiva).
